深圳易通技术股份有限公司成立于2002年，是一家集研发、制造、销售于一体的科技企业。自主研发户外一体化机柜、机柜空调、智能门禁系统、通信机房等产品。公司以“通信领域综合节能解决方案“为主体，同时利用公司多年在通信电子和物联网方面积累的***和经验，在智慧环卫业务协同发展。智能一体化产品的智能空气调节系统、机柜热交换节能系统、变频空气调节系统、一体化开关电源系统、智能门禁系统等均为中国铁塔采用，并成功成为中国铁塔的入围供应商。我们专注于为国内外产品结构升级之智能化提供******的综合节能解决方案。

易通技术公司产品质量可靠，已通过ISO9000、ISO14000、OHSAS18000等管理体系的认证。户外机柜产品已取得泰尔认证，公司所有产品均通过第三方检测，且CE、FCC等相关证书***。产品类型***，确保快速高效的达到国家节电、节能目的，实现~绿色通信~的***终目标。以品质、服务、精益求精来赢得顾客满意。

说明：产品支持定制，规格大小，材料材质，功能结构，个性化定制等等，更多了解可在线咨询旺旺或来电沟通。

一、使用范围
室外一体化机柜 YWS系列主要用于无线通信基站，包括新一代 4G/5G 系统， 通信/网络综合业务，接入/传输交换局站，应急通信/传输等。

二、结构
机柜体：整体结构为 1 单元 1 舱，外尺寸可选，机柜材质采用 45mm 厚彩钢板，机柜底座为 200mm 高、2.0mm 厚。机柜可兼容 OLT 主设备安装，同时， 具备动环监控单元、配电单元、嵌入式直流电源系统、PLC 的安装空间。上部为设备舱、下部电池舱，能满足主要设备及 150Ah/48V 以下蓄电池安装空间。

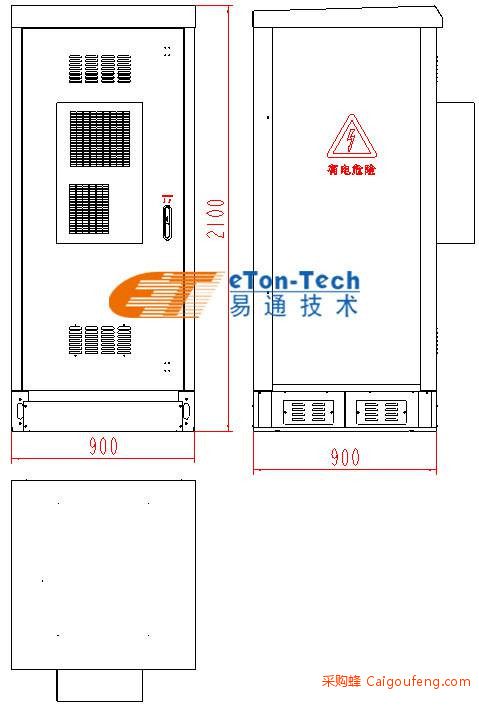

基站用一体化户外机柜采用标准尺寸机柜，标准机柜尺寸为：内尺寸宽 x 深
x  高：800mmx800mmx1800mm；外尺寸：宽 x  深 x  高：900mmx900mmx2100mm；

门与门锁：机柜门采用内嵌式结构，门缝间隙紧凑。门开角度>110°，柜门
含有限位结构，门限位装置在门处于“打开”状态时具有限位作用。门锁采用拉 杆加锁片三点结构，结构牢固，防盗性强。
2.1  结构技术指标
（1）     机柜可以安装标准 19 英寸机架/21 英寸机架。19 英寸机架的间距、孔距等机柜内部尺寸结构满足《IEC  60297-3-100-2008》和《IEC  60297-3-105-2008》的要求；
（2）     机柜使用有防松装置的螺纹连接作为结构和承载连接。固定柜体的地脚螺栓采用热镀锌的螺栓；
铆钉或铆固螺母排列整齐，没有歪头、裂头及松动。铆接面没有下凹、变形或破损。
2.2  门和门限位
A 机柜门使用垂直铰链式门结构。
B 门限位装置在门处于“打开”状态时具备限位作用。
C 门限位装置在开门时自动***限位功能，关门时由手动撤消限位功能

D门全开时，开启角度大于 110°


E门和门限位装置经过 1000 次开启/关闭重复操作后，功能完好，无过度的
磨损现象。
F 门限位装置在限位状态下能承受 22m/s 的风产生的开关门引起的静载荷， 无机械破坏或功能失效。
2.1 通风窗与滤网设计
（1）  在通风窗的出风口处焊接厚度为 1mm、规格为 16 目的不锈钢网，具有防止虫和龃齿类动物侵入的功能，在通风窗进风口内侧有***的防尘网组件， 防尘网组件是厚度为 10mm,规格为 30ppi 过滤器，让过滤网在折皱式支持网随折皱式支持网一起折皱，让过滤器在铝板框中进行固定。整个防尘网组件采用模块化设计，便于维护。
（2）  风扇出风设计在顶盖上，风扇出风口在顶部遮沿处，雨水顺着百叶窗往下流，同时在通风口处还设计有二次防止雨水流入结构。
2.2       走线设计、接地保护
2.4.1    走线设计
（1）  馈线及其他外部线缆均采用底部走线方式；
（2）  多标准化机柜之间内部走线采用柜外底座走线方式；
（3）  交流线、直流线、信号线、地线分开走线、分开绑扎；
（4）  机柜底部设计有过线孔，配置过线胶圈，机柜立柱设计有过线孔且开孔处已磨光，无毛刺。
2.4.2  接地保护

（1）  机柜设置接地排，接地排采用具有防腐涂层的铜排，其截面积 50mm2，
（2）  并预留 10 个大小合适的连接螺孔和配备相应的螺丝；
（3）  机柜金属部分均连接至接地排，任意两点之间的连接电阻小于 0.1Ω；

（4）  机柜内其它设备的保护地都接至接地排；
（5）  柜内所有接地连线采用***黄绿相间的电缆，导线截面积是 4mm2 的铜芯线；
（6）  接地连接点有清晰的接地标识；
（7）  机柜必须接入室外接地系统，确保机柜及机柜内设备的接地安全，符合 QB-W-011-2007《基站防雷与接地技术规范》相关规定。
并预留 10 个大小合适的连接螺孔和配备相应的螺丝；

（1）  机柜金属部分均连接至接地排，任意两点之间的连接电阻小于 0.1Ω；
（2）  机柜内其它设备的保护地都接至接地排；
（3）  柜内所有接地连线采用***黄绿相间的电缆，导线截面积是 4mm2 的铜芯线；
（4）  接地连接点有清晰的接地标识；
（5）  机柜必须接入室外接地系统，确保机柜及机柜内设备的接地安全，符合 QB-W-011-2007《基站防雷与接地技术规范》相关规定。
2.1    防盗设计
A、采用防盗锁抗破坏性满足 GA/T 73-1994《机械防盗锁》中的 B 级要求， 如图所示；
B、防盗锁与门框采用三点结构防盗
2.2   连接紧固
（1）        使用有防松装置的螺纹连接作为结构和承载连接。固定柜体的地脚螺栓采用热镀锌的螺栓。连接牢固，没有漏连、虚连现象；
（2）        铆钉或铆固螺母排列整齐，没有歪头、裂头及松动。铆接面没有下凹、变形或破损。
（3）                       门铰链采用内铰链方式。
2.3         涂层颜色
机柜表面涂层颜色采用白灰色（RAL7035），如市政建设有特殊要求时，也可采用市政要求的颜色。涂层符合 GB/T 3181-2008 中的要求。
三、主要特点
3.1   箱体具有防尘、防晒、防雨等特点，适应户外环境。
3.2     设备柜采用空调散热（也可选用热交换器作为散热设备）， MTBF≥ 50000h。
3.3    机柜装有照明灯具
3.4    机柜布局合理，线缆引入、固定和接地等操作便利，维护方便；电源线、信号线和光缆
都有独立的进线孔，不会相互干扰。
3.5    机柜内所使用的线缆都采用阻燃性材料。
四、主要技术性能指标
4.1 使用条件：环境温度：-40℃  ~ +70℃；环境湿度：≤95﹪（+40℃时）；大气压力：70KPa ~ 106KPa；
4.2    材料：镀锌板+夹芯板
4.3    表面处理：脱脂、除锈、防锈磷化（或镀锌）、喷塑；
4.4    机柜承重≥ 600㎏。
4.5 箱体防护等级： IP55 级；
4.6  阻燃：符合 GB5169.7 实验 A 要求；
4.7     绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于 2X10MΩ
/500V(DC)；
4.8  耐电压：接地装置与箱体金工件之间的耐电压不小于 3000V（DC）/1min；
4.9  机械强度：各表面承受垂直压力＞980N，门打开后***外端承受垂直压力
＞200N。

五、包装运输和贮存
5.1  包装
本机柜包装根据运输要求，可选择纸箱、木架、木箱等包装方式，具有防潮、防震能力。
机柜内附有装箱单、备附件、合格证、使用说明书等技术文件。
5.2   运输
本机架能适应各种交通工具的运输，经包装的产品在运输过程中，要求环境温度在-30℃~+55℃，相对湿度≤90%（+30℃时），应有遮蓬，以免直接受雨淋袭 和日光暴晒；装卸和搬运按包装箱上刷制的运输作业标志进行。
5.3   贮存
经包装的箱体叠放数量不超过包装箱上刷制的叠放数字。库房内空气中的酸性、碱性或其它有害气体，符合环保规定的要求。
